PRODUTO REGISTRADO

Estativa de Teto Hospitalar MT-984

A Estativa de Teto hospitalar MT-984 foi desenvolvida para liberar área de piso, organizar pontos de gases e energia e trazer ergonomia à equipe clínica. Seu braço giratório de 120 graus, carga admissível de 20 kg por parte e amplo leque de personalizações atendem desde UTIs adulto e neonatal até salas cirúrgicas e de recuperação.

Principais benefícios

Rotação de 120 ° (60 ° para cada lado) com travamento por fricção — permite posicionar equipamentos sem cruzar cabos.
Capacidade de até 10 tomadas (110 V ou 220 V) e múltiplos pontos de gases (ar comprimido, oxigênio e vácuo), reduzindo extensões e riscos de infecção.
Carga máxima de 20 kg por parte, suficiente para bombas de infusão, monitores multiparamétricos e foco cirúrgico LED.
Estrutura em aço carbono tratada contra corrosão e pintada a 220 °C, com opção inox ou alumínio para ambientes de alta umidade.
Certificação compulsória segundo Portaria 384 INMETRO e conformidade ABNT NBR IEC 60601-1.

*Possui variações. Com Opcionais.

Carga Máxima

Carga máxima de 20 Kg por parte

Aplicações típicas

A MT-984 organiza cabos, gases e dispositivos em:

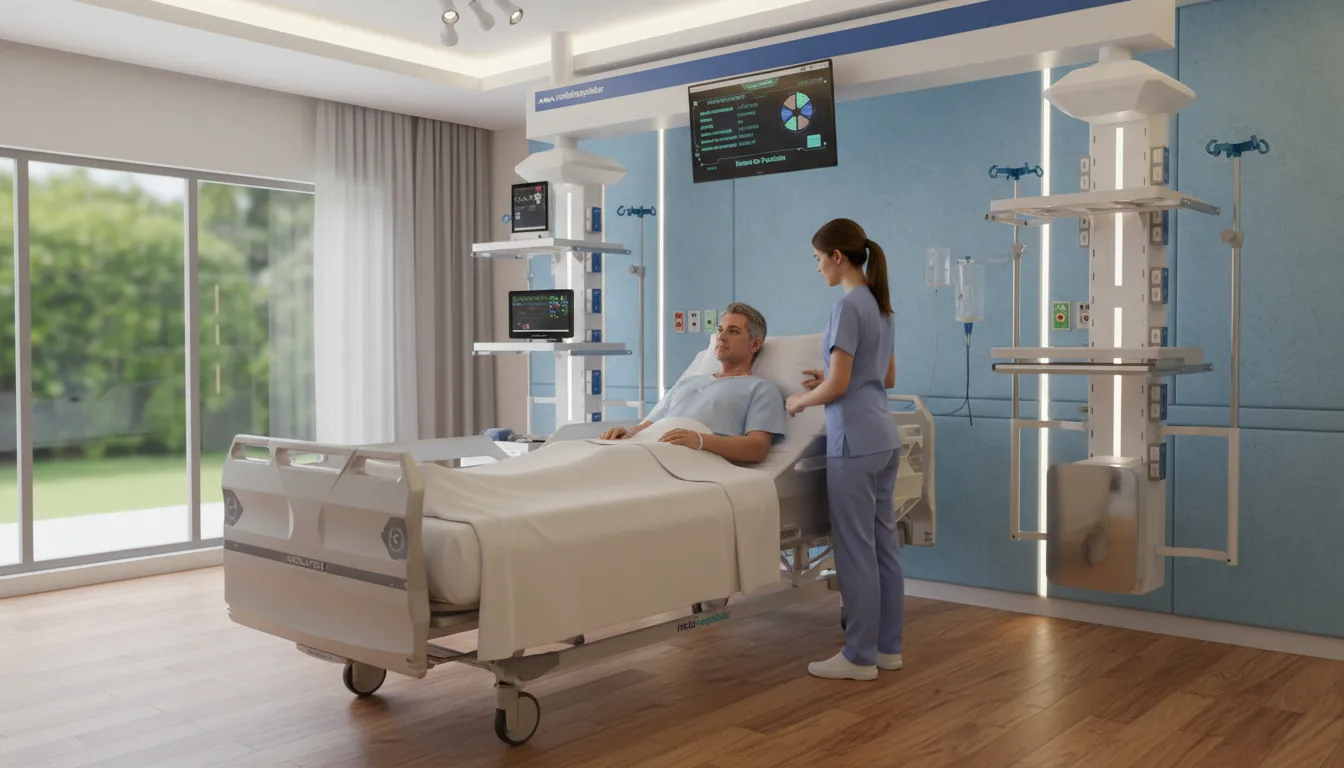

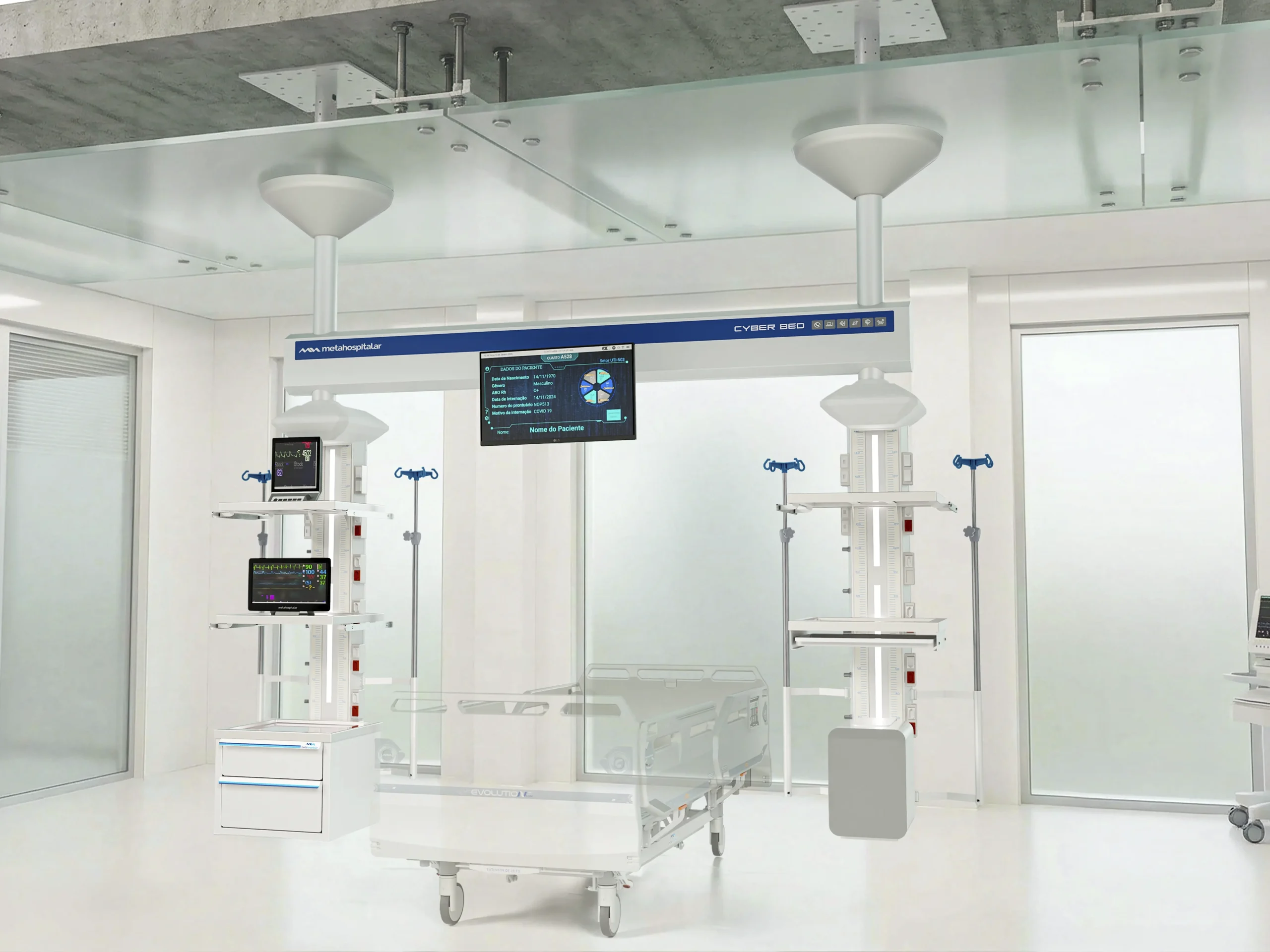

Unidades de Terapia Intensiva (adulto, pediátrica e neonatal).
Salas de recuperação pós-anestésica.
Centros cirúrgicos de média e alta complexidade.
Boxes de emergência em pronto-socorro.

Conformidade e segurança

A MT-984 atende às normas ABNT NBR IEC 60601-1 (segurança elétrica), RDC 665/2022 ANVISA e é certificada pelo INMETRO, garantindo integração segura em ambientes do Grupo 2 segundo NBR 13534.

Perguntas frequentes

Qual é a capacidade de carga de cada braço da estativa?
Cada parte suporta até 20 kg distribuídos.

Posso adicionar mais tomadas ou pontos de gases no futuro?
Sim. A estativa foi projetada para receber até 10 tomadas por tensão e até 3 pontos de cada gás mediante retrofit homologado.

A MT-984 pode girar mais que 120 graus?
Existe configuração opcional de até 340 graus (170 ° para cada lado), recomendada para boxes centrais.

Quais normas ela cumpre para instalação elétrica?
ABNT NBR 5410 para instalação predial e ABNT NBR IEC 60601-1 e -1-2 para segurança e compatibilidade eletromagnética.

Registro: 80581990009 Consulte Anvisa

ESPECIFICAÇÃO TÉCNICA

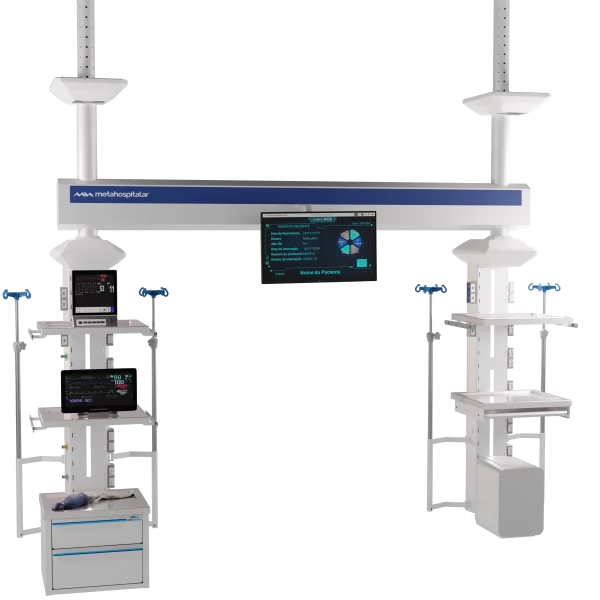

Estativa de Teto Dupla MT-984

Item	Descrição Padrão	Observações/Opcionais
Modelo	MT-984, coluna dupla (seca + úmida)	Configurações personalizadas disponíveis
Rotação total	120 ° (60 ° para cada lado)	Kit de giro estendido até 340 ° (170 ° + 170 °)
Comprimento do braço	1 800 – 2 800 mm	Sob consulta até 3 000 mm
Capacidade de carga	20 kg por coluna (40 kg total)	Uniformemente distribuída
Bandejas	Termoplástico ABS ou aço inox AISI 304, 400 × 400 mm	Gavetas simples, compartimento colmeia ou trilho DIN
Pontos de gases	Até 3 O₂, 3 ar comprimido, 3 vácuo (pressão até 7 bar)	Óxido nitroso opcional
Tomadas elétricas	Até 10 hospital-grade: 110 V (branca) e/ou 220 V (vermelha), 10 A-16 A, 50/60 Hz	Tomadas de dados (RJ-45), telefonia e chamada de enfermagem sob demanda
Classe elétrica	Classe I (aterramento seguro), uso contínuo	Categoria de instalação Grupo 2 (NBR 13534)
Grau de proteção	IPX0	Opcional blindagem IPX4 em versão de sala cirúrgica
Materiais estruturais	Aço carbono com pintura epóxi polimerizada a 220 °C	Opção alumínio extrudado anodizado
Acabamento externo	Chapas em ABS de alto impacto, cor RAL 9003	Cores institucionais sob encomenda

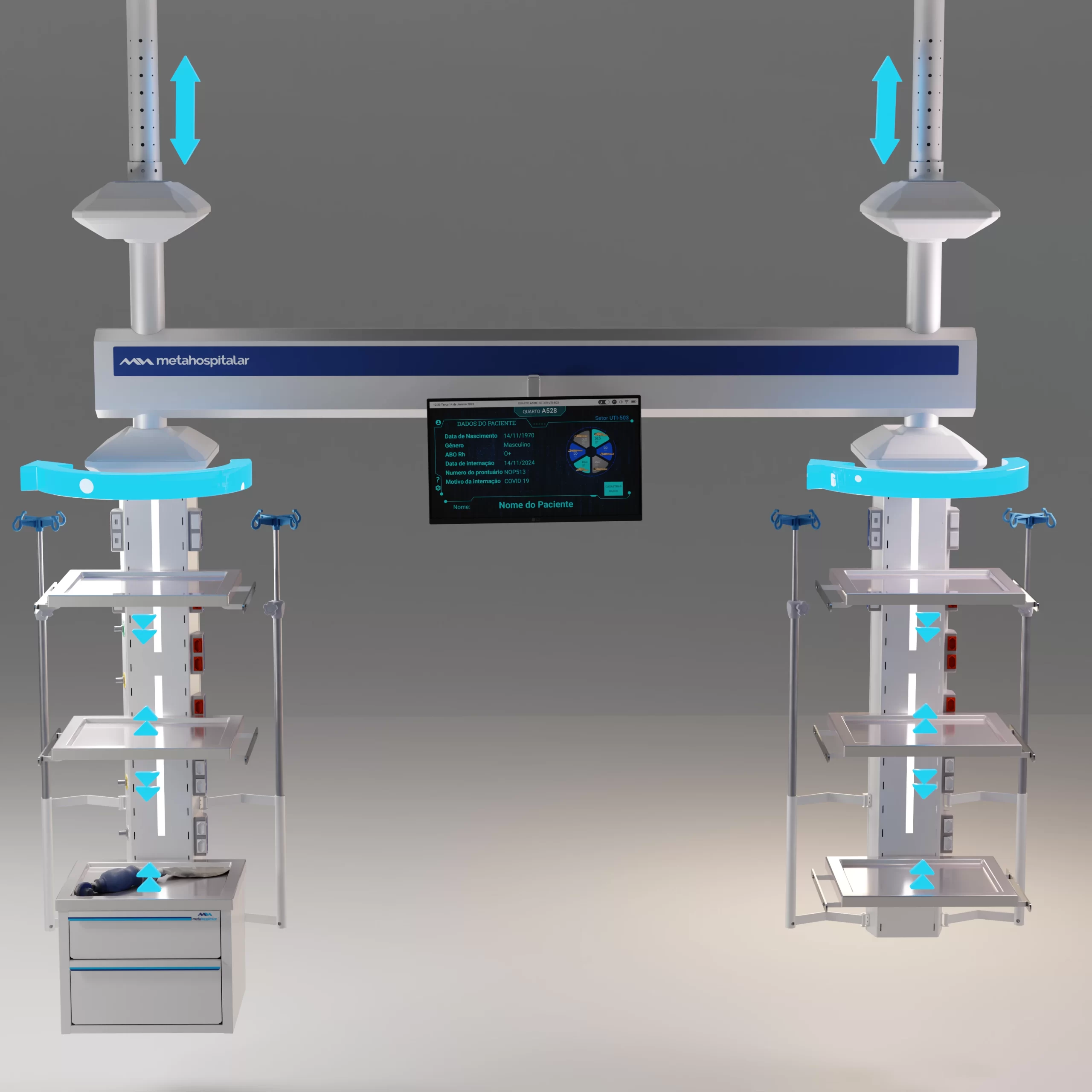

Dimensões da base	630 mm (larg.) × 610 mm (prof.)	Altura total definida pelo pé-direito
Peso do conjunto	≈ 90 kg na configuração básica	Pode variar ± 10 % conforme acessórios
Temperatura de operação	10 – 40 °C; umidade 30 – 75 % sem condensação	Armazenamento −10 – 55 °C
Conformidades	ABNT NBR IEC 60601-1 / 60601-1-2, Portaria INMETRO 384, RDC 665/22 ANVISA	Relatório de ensaios disponível mediante solicitação

Projeto::
O projeto da Estativa de Teto Dupla MT 984 foi desenvolvido dentro dos padrões da norma:

• Coluna dupla (uma “seca” para elétrico/dados e outra “úmida” para gases medicinais) montada em braço de 1,8 m, com rotação de 120 ° (60 ° para cada lado) e travamento por fricção.
• Capacidade de carga de 20 kg por coluna (40 kg totais), distribuída uniformemente.
• Bandeja termoplástica em ABS 400 × 400 mm, fornecida com trilho DIN 25 × 10 mm para fixação rápida de bombas e monitores.

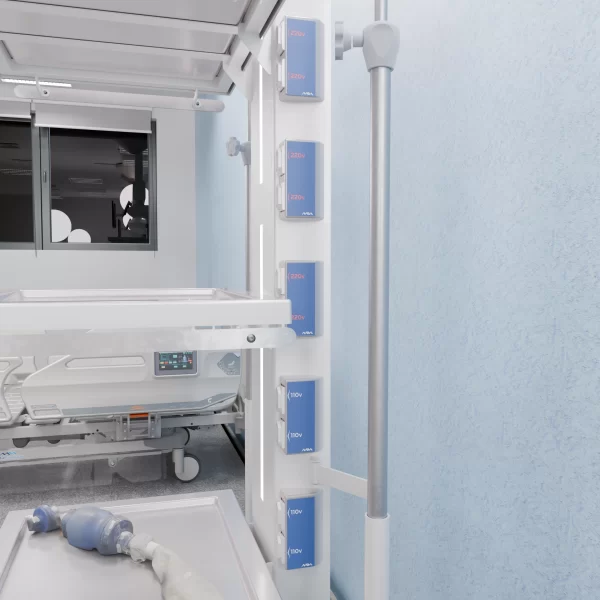

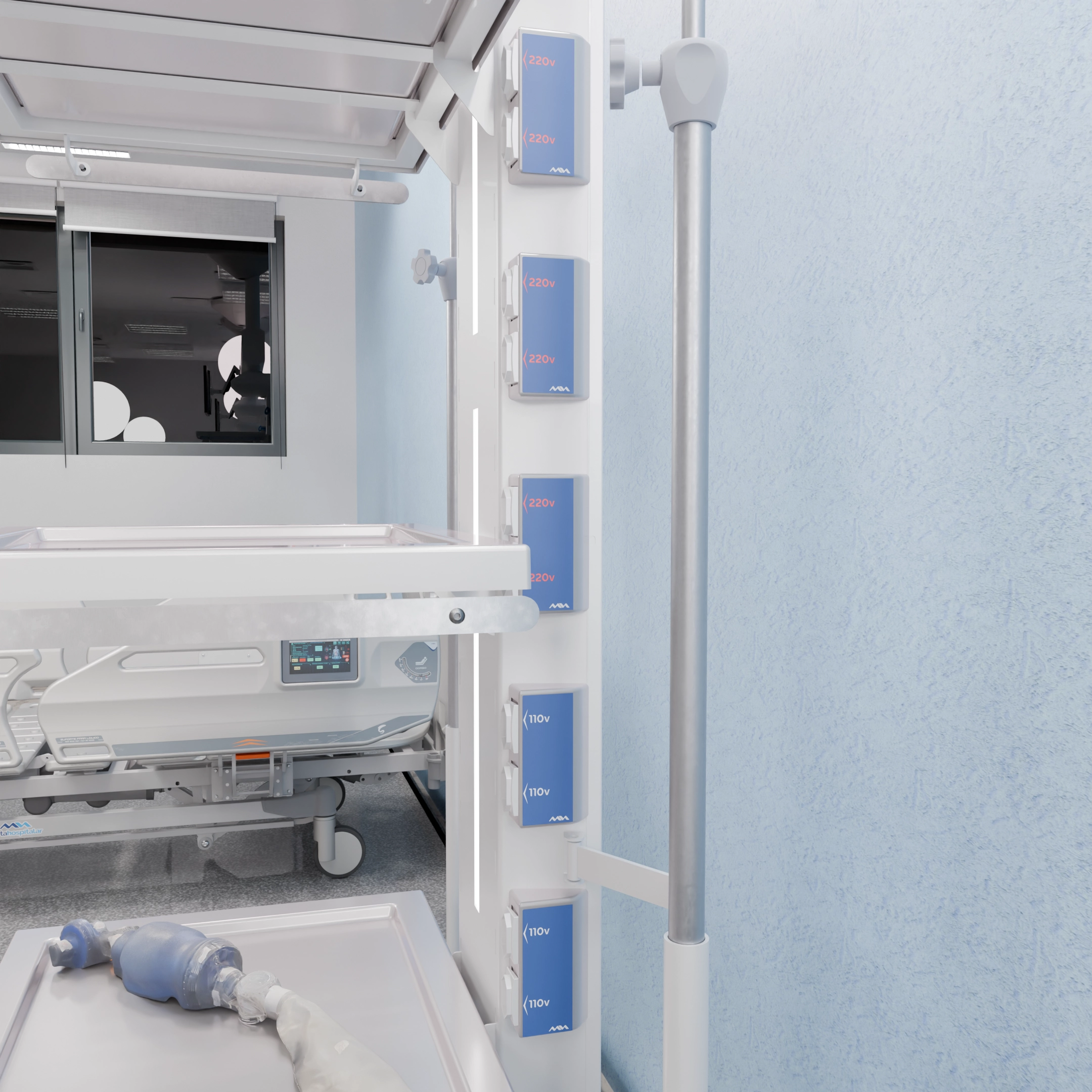

• Conjunto elétrico hospital-grade: cinco tomadas 110 V (brancas) e cinco tomadas 220 V (vermelhas), identificadas, aterradas e preparadas para 10 A/16 A – 50/60 Hz.

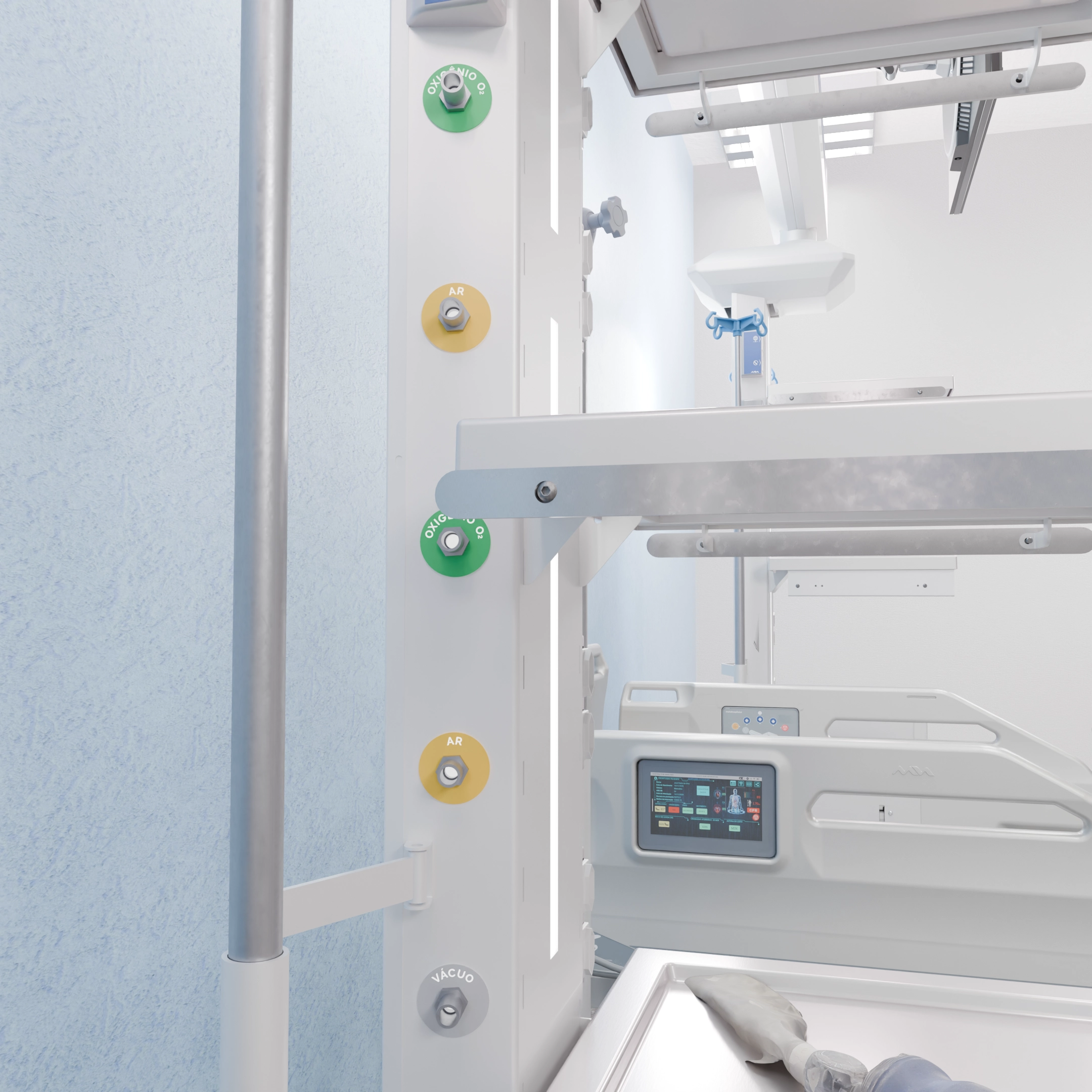

• Circuito de gases integrado, entregue com dois pontos de oxigênio, dois pontos de ar comprimido e um ponto de vácuo, padrão ABNT (NBR 11710) com engate rápido.
• Suporte de soro IV regulável em altura, com gancho duplo em aço inox.
• Trilho horizontal em aço inox 25 × 10 mm ao longo de toda a coluna para acessórios adicionais.
• Conduítes segregados (“molhado” × “seco”) que evitam interferência entre tubulações de gases e fiação elétrica/dados.
• Estrutura principal em aço carbono com tratamento antiferrugem e pintura epóxi polimerizada a 220 °C (cor padrão RAL 9003).
• Grau de proteção IPX0; Classe elétrica I para uso contínuo em ambientes do Grupo 2 (UTI, centro cirúrgico).

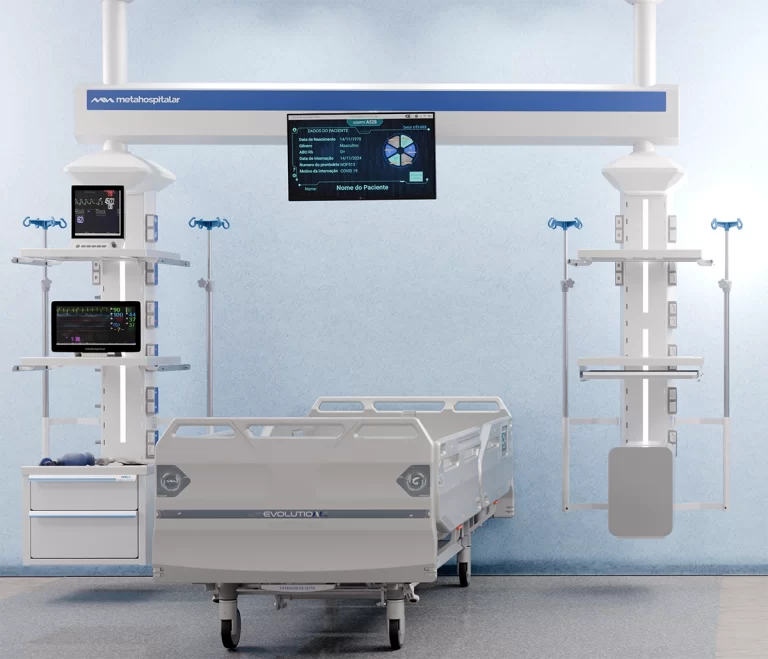

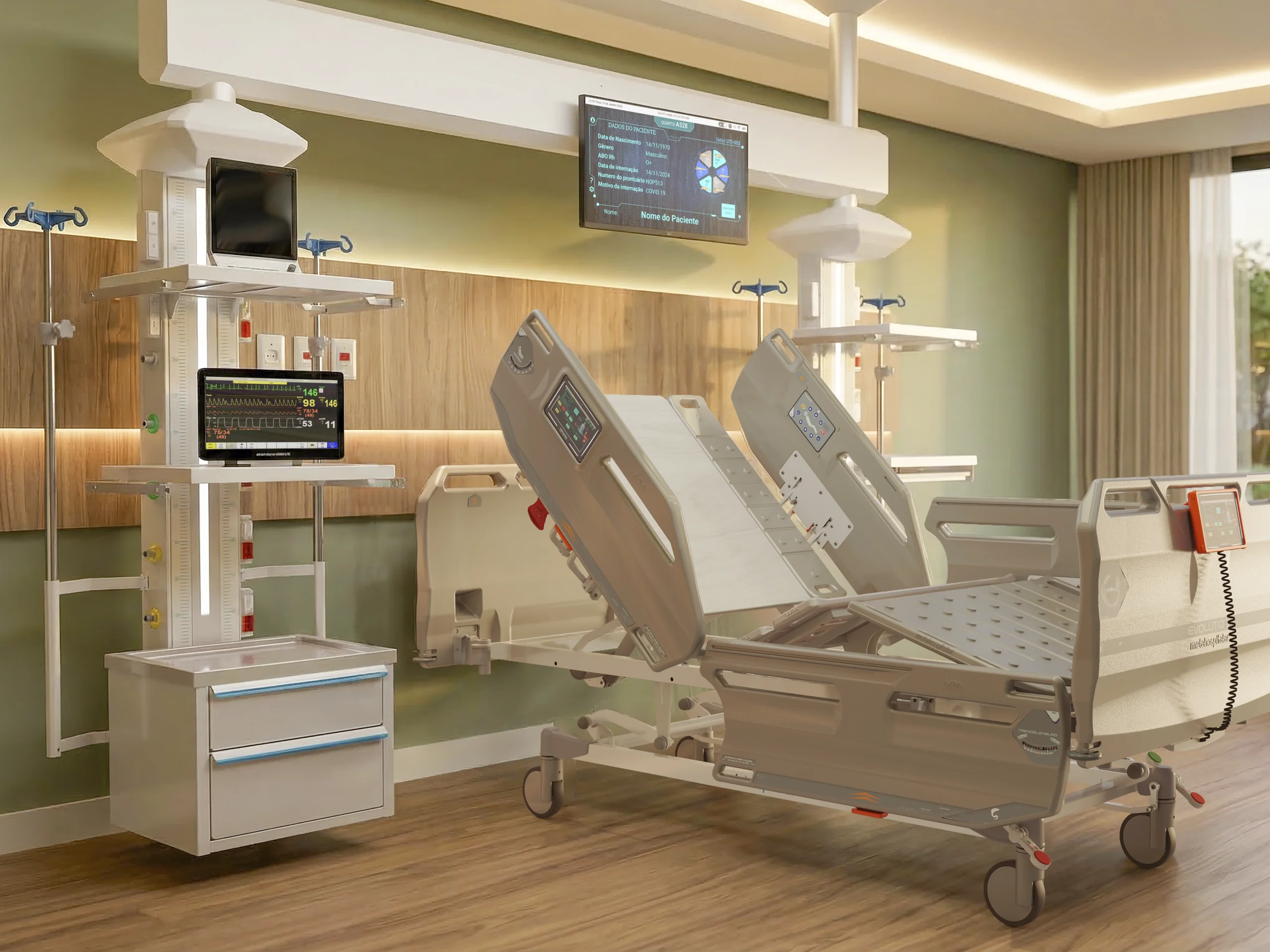

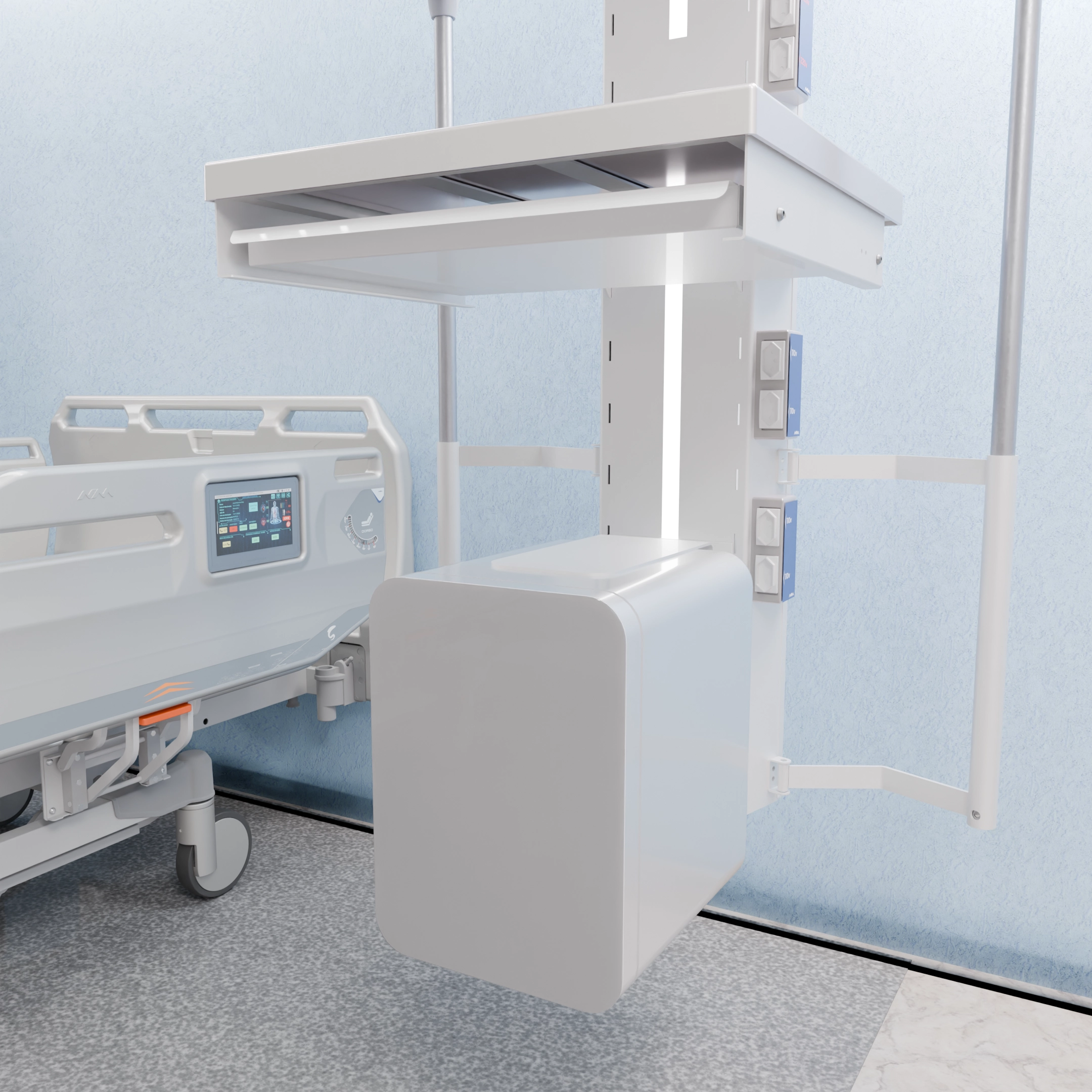

MT 984 – Estativa de Teto Torre Dupla

Carga Máxima
